一、核心組件與系統架構

1. 關鍵硬件配置

• 液位傳感器
  • 電容式傳感器（推薦：E+H FTM51）：耐低溫（-200℃），精度 ±1mm，通過介電常數變化檢測液氮 / 氮?dú)夥纸缑?，適合不銹鋼罐體。
  • 磁致伸縮傳感器（如 MTS R-Series）：動態響應快（<50ms），支持多點液位監測，適用于大型立式罐（容積> 500L）。
  • 超聲波傳感器（需加裝導波管）：成本低（約 3000 元），但低溫環境下需加熱探頭防止結霜（功耗 5-10W）。
• 自動液氮泵
  • 自增壓泵（內置型，如東亞 YDZ 系列標配）：利用罐內壓力差（0.2-0.5MPa）驅動，無需外接電源，適合小型罐（≤200L），流量 5-15L/min。
  • 電動離心泵（外置型，如 Tuthill Cryogenic Pump）：不銹鋼 + 聚四氟乙烯材質，揚程可達 10m，流量 20-100L/min，需 24V 直流電源，適合遠距離補液（管道長度 > 10m）。
  • 氣動隔膜泵（防爆型，如 Wilden Pro-Flo SH）：壓縮空氣驅動（0.4-0.7MPa），無電機火花風險，適合易燃易爆環境（如鋰電池生產車間）。
• 控制器與執行機構
  • PLC 控制器（推薦西門子 S7-1200）：支持 PID 算法，可接入 4-20mA 信號，編程實現液位上下限邏輯控制（如：低于下限 10% 啟動泵，高于上限 5% 停止）。
  • 智能儀表（如橫河 UT35A）：自帶液位控制界面，支持 RS485 通訊，可設定遲滯寬度（如 ±2% 液位區間防振蕩），適合中小系統快速部署。
  • 電磁閥（常閉型，ASCO 2 通閥）：與泵串聯，斷電時自動關閉防止液氮泄漏，響應時間 < 100ms。

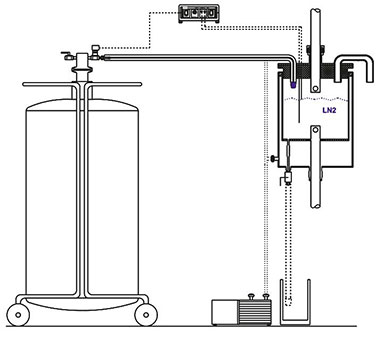

2. 系統架構圖

液氮儲罐 → 液位傳感器（實時信號）→ 控制器（PID運算）→ 電磁閥（開關量）→ 液氮泵（啟停/變頻）→ 補液管道 → 目標容器
                              ↓
                          人機界面（HMI）/遠程監控（Modbus TCP）

二、控制算法與邏輯設計

1. 基礎控制策略

• 雙位控制（適合精度要求≤±5% 場景）：
  • 下限閾值（H_low，如 30% 液位）：觸發泵啟動，電磁閥打開；
  • 上限閾值（H_high，如 80% 液位）：觸發泵停止，電磁閥關閉。
  • 注：需設置 5%-10% 的回差防止頻繁啟停，如 H_low=30% 時，H_high=80%，避免 30%-80% 區間內的波動誤動作。
• PID 閉環控制（精度要求≤±1%，如生物樣本庫）：
  • 比例系數（P=0.5-1.5）：根據罐體容積調整，大罐取小值防止超調；
  • 積分時間（I=60-120s）：消除靜態偏差，避免長期補液不足；
  • 微分時間（D=10-30s）：抑制液位突變，如泵啟動時的流量沖擊。
  • 例：當實際液位（H_real）低于設定值（H_set）的 5% 時，泵以 80% 功率運行；接近 H_set 時降至 30% 功率，實現軟停止。

2. 動態補償算法

• 蒸發率補償：通過歷史數據計算液氮蒸發量（如每小時 0.2L），在非補液時段提前預啟動泵補充蒸發損耗。
• 壓力平衡控制：當使用自增壓泵時，同步監測罐內壓力（加裝壓力傳感器，如 GE Druck PTX5072），壓力低于 0.1MPa 時啟動補氣閥，確保泵的驅動力穩定。
• 防過沖保護：當液位接近 H_high 時，啟動泵的變頻調速（如從 50Hz 降至 20Hz），使補液流量線性下降，避免慣性超調。

三、工程實施與安裝要點

1. 傳感器安裝規范

• 垂直安裝：電容式傳感器需與罐壁保持 50mm 間距，避免罐體金屬干擾；磁致伸縮傳感器需同軸安裝，偏差角 < 5°。
• 低溫防護：傳感器線纜使用耐低溫屏蔽線（如 Teflon 絕緣層，耐 - 269℃），接頭處用導熱硅膠密封，防止冷凝水結冰。
• 校準方法：使用時進行空罐（0%）和滿罐（100%）兩點校準，結合罐體容積表（如 100L 罐每 10% 液位對應 10L 體積）修正傳感器輸出。

2. 管道與泵體設計

• 管徑選擇：根據泵流量計算，如 20L/min 流量需內徑 10mm 管道（流速≤1m/s 防止氣穴）；長距離管道（>20m）需做保溫（50mm 厚聚氨酯發泡，熱損 < 5W/m）。
• 氣液分離：在泵入口前加裝氣液分離器（如 Swagelok SS-316），分離液氮中的蒸氣泡，避免泵氣蝕（氣蝕會導致泵效率下降 30% 以上）。
• 流向控制：補液管道從罐體頂部注入（避免沖擊液面），出口處設導流板使液氮平緩流入，減少飛濺導致的液位波動。

3. 安全冗余設計

• 雙傳感器冗余：重要場景（如干細胞庫）配置主副兩套傳感器（如電容式 + 磁致伸縮），當兩者差值 > 5% 時觸發報警，防止單傳感器失效。
• 機械限位保護：在罐體頂部設浮球式機械液位開關（如 Honeywell BSL），作為電子控制失效時的后一道防線，直接切斷泵電源。
• 泄漏監測：在泵和管道接口處安裝低溫泄漏傳感器（如 Sensepoint XCD），檢測到液氮泄漏時（濃度 > 5% LEL），聯動關閉電磁閥并啟動排風系統。

四、典型應用場景優化

1. 實驗室小型液氮罐（50-200L）

• 方案：集成式自增壓泵 + 電容式傳感器 + 單片機控制器（如 Arduino 改造）。
• 優勢：成本 < 1.5 萬元，無需外接電源，通過手機 APP（藍牙連接）設定液位閾值，適合 PCR 儀、離心機等設備的局部冷卻。
• 注意：自增壓泵工作時罐內壓力會上升（0.3MPa），需設置安全閥（起跳壓力 0.4MPa）防止爆罐。

2. 生物樣本庫大型氣相罐（>1000L）

• 方案：電動離心泵 + 磁致伸縮傳感器 + PLC 控制系統 + 遠程監控（SCADA）。
• 控制邏輯：采用分段補液策略 —— 當液位 <20% 時全速補液（100L/min），20%-80% 時恒速（50L/min），>80% 時低速（20L/min），配合氣相空間溫度控制（-190℃±2℃），確保樣本存儲穩定性。
• 節能設計：夜間蒸發率較低時，將補液閾值區間擴大至 25%-75%，減少泵啟停次數（日均啟停 < 10 次），延長泵壽命（預期 5 萬次啟停）。

3. 工業冷卻系統（連續生產場景）

• 方案：氣動隔膜泵 + 超聲波傳感器 + 防爆型 PLC，支持 24/7 連續運行。
• 特殊設計：加入流量傳感器（如科里奧利質量流量計）實時監測補液量，結合生產負荷動態調整泵速（如生產線提速時，泵功率從 60% 提升至 90%），實現冷卻效率與液氮消耗的優平衡（能耗降低 25%）。

五、故障診斷與維護要點

1. 常見問題排查
   • 泵不啟動：檢查傳感器信號（是否斷線，4-20mA 是否正常）、控制器輸出繼電器（觸點是否粘連）、電磁閥線圈電阻（正常值 50-100Ω）。
   • 液位波動過大：可能是 PID 參數不合適（增大微分時間 D）、管道振動（增加柔性連接）或傳感器結霜（啟動探頭加熱電路）。
   • 液氮消耗異常：檢測罐體真空度（用真空計，正?！?0^-3 mbar），真空失效時需返廠維修；檢查補液管道保溫層是否破損（漏熱導致蒸發率上升）。
2. 維護周期
   • 日常：每日查看 HMI 日志，記錄液位曲線與泵運行時間（異常波動需標記）。
   • 月度：校準傳感器（用標準量杯注入已知體積液氮，比對顯示值，誤差 > 2% 需重新標定）。
   • 年度：更換泵密封件（低溫下橡膠件老化周期約 1 年），檢查真空閥是否漏氣（保壓測試：關閉所有閥門，12 小時內壓力上升 > 0.1MPa 需維修）。

六、技術升級方向

1. 物聯網（IoT）集成：通過 4G/5G 模塊（如華為 IoT 模組）將液位數據上傳至云端，利用 AI 算法預測補液需求（如根據歷史蒸發數據、環境溫度變化提前調整閾值），實現預測性維護。
2. 能量回收技術：在泵的驅動端集成余熱回收裝置，利用液氮蒸發的冷量預冷壓縮空氣（氣動泵場景），降低空壓機能耗 15%-20%。
3. 無傳感器控制：基于罐體重量變化（加裝稱重模塊）間接計算液位，解決低溫環境下傳感器可靠性問題，適合極端工況（如 - 196℃深冷環境）。
