液氮冷卻的-196℃至+200℃全環境模擬試驗系統，是一種能夠模擬從極低溫到高溫環境的設備，廣泛應用于航天、汽車、電子、材料等領域。該系統通過控制溫度范圍在-196℃至+200℃之間，為產品的可靠性測試、材料性能評估等提供了有效的實驗條件。通過液氮冷卻技術，可以實現-196℃的極低溫環境，而高溫則可以通過電加熱或其他加熱裝置進行模擬。系統的關鍵在于如何高效、安全地實現這兩種極端溫度的精確控制，以及如何在此過程中保障實驗數據的準確性。
溫度范圍與控制原理
液氮冷卻系統的核心功能是通過液氮的蒸發過程達到極低溫的環境。液氮的沸點為-196℃，在這個溫度下，液氮蒸發吸熱，迅速將設備冷卻至極低的溫度。通常，液氮的使用需要配備合理的容器和管道系統，以保證其穩定供應。液氮儲存罐一般采用雙層結構，外層是絕熱層，內層儲存液氮，能夠有效降低液氮的蒸發速率。
對于高溫部分，溫度可通過電加熱器、熱風循環、紅外加熱等方式實現。電加熱器常見的功率范圍為1KW至10KW，具體功率根據試驗要求的體積和溫度需求來選擇。加熱器的工作原理是通過電流產生熱量，然后通過風道或直接傳導到試驗樣品中，使其達到預設的溫度。
整個系統中的溫控部分，通常會使用高精度溫控儀器進行實時監測和調節。常用的溫控儀器包括PID控制器、熱電偶溫度傳感器、RTD(鉑電阻溫度傳感器)等。PID控制器通過對測得的溫度與設定溫度進行比較，調節加熱和冷卻裝置的工作狀態，從而保持試驗環境的穩定。
系統結構與關鍵設備

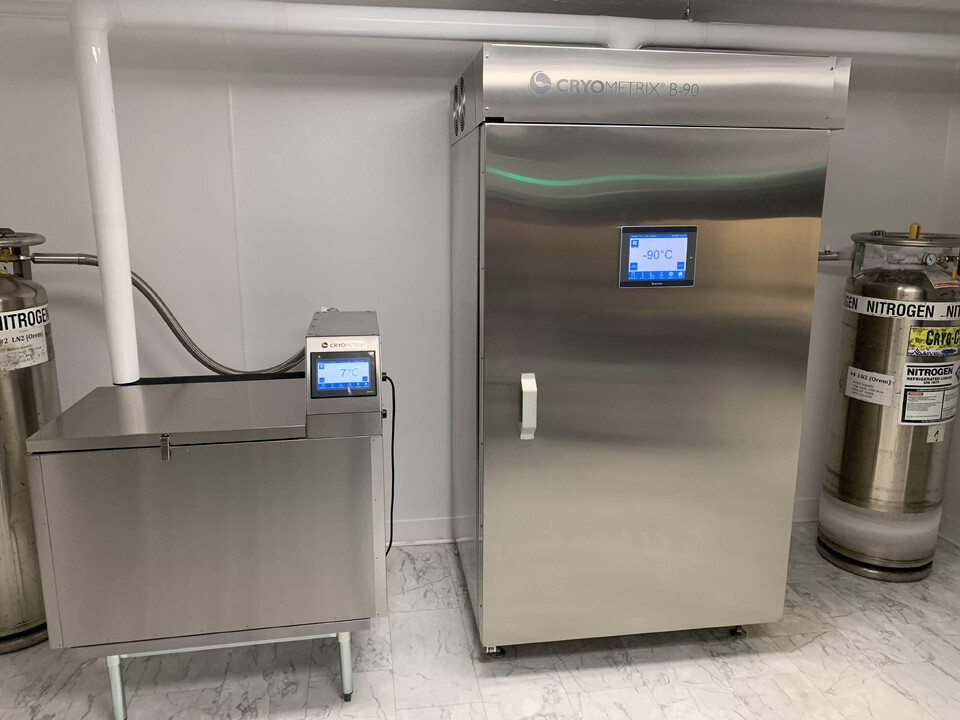

液氮冷卻和高溫加熱系統的主要組成部分包括冷卻裝置、加熱裝置、溫控裝置、試驗室和安全保障裝置。
1.
冷卻裝置：主要通過液氮進行冷卻，液氮儲存罐的容量一般為50L至500L，具體選擇依照實驗時間的長短和需求的冷卻速度。液氮通過管道輸送至冷卻系統，在冷卻室內通過冷卻板或冷卻環管散熱，將室內溫度迅速降低到所需溫度。
2.
加熱裝置：對于高溫環境的模擬，采用電加熱器是常見的解決方案。加熱器根據實驗室體積和所需溫度決定功率。常見的功率范圍為3KW至15KW。加熱過程通常通過風道將熱量分散到試驗區域，確保熱量均勻傳遞。
3.
溫控系統：為了實現溫度的精確控制，系統內安裝高精度的溫度傳感器，例如類型為K或J的熱電偶，它們具有較廣的工作溫度范圍和快速響應速度。溫控系統可以實時調節液氮供給量和電加熱器的功率，以確保溫度的穩定性。
4.
安全保障系統：為了確保在極端溫度下的安全性，系統通常配備過溫保護、低溫保護和緊急停機裝置。過溫保護可以在高溫超過設定值時自動切斷加熱裝置的電源;低溫保護裝置則能夠在低溫環境達到極限時停止液氮的供應，從而防止設備損壞。
環境模擬與性能測試
在實際應用中，基于液氮冷卻的全環境模擬試驗系統能夠為材料和設備提供多種環境模擬測試。以航天器的材料測試為例，該測試需要驗證材料在極低溫環境下的性能，例如金屬材料的脆性、復合材料的抗裂性等。在-196℃下，試驗樣品的物理性質可能發生變化，例如，金屬材料的延展性下降，塑料材料的斷裂強度降低等。
對于高溫模擬試驗，測試通常涉及電子產品的高溫可靠性測試，檢驗其在高溫環境下的工作能力和穩定性。例如，在200℃下進行的測試，主要是為了確保電路板和芯片在高溫環境下不出現故障，或者評估其散熱設計的效果。通過在溫度范圍內進行不斷的循環實驗，研究者可以收集到有價值的實驗數據，為后續的技術改進提供支持。
系統通常能夠在設定溫度范圍內(例如，-196℃至+200℃)實現快速、穩定的溫度變換。試驗過程中，溫度變化速率的控制也是關鍵因素之一。通常，溫度變化速率控制在5℃/min至20℃/min之間，確保實驗材料在溫度變動過程中不會因為過快的溫度變化而出現不必要的應力或破損。
控制精度與數據采集
為了保證環境模擬系統的精度，數據采集系統至關重要。系統中裝有多個溫度傳感器，通常在實驗室不同位置布置熱電偶，以獲取全局的溫度分布情況。同時，數據采集系統能夠實時記錄實驗過程中的溫度變化，并與設定溫度進行對比。通過溫度數據的自動記錄和分析，實驗人員能夠實時掌握試驗狀態并做出必要的調整。
在控制精度方面，液氮冷卻系統的溫度精度通常能夠達到±1℃，而加熱系統的精度可控制在±2℃以內。通過調節液氮供應量和加熱器的輸出功率，系統可以在所需的溫度范圍內維持穩定狀態，確保實驗的可重復性和數據的可靠性。
